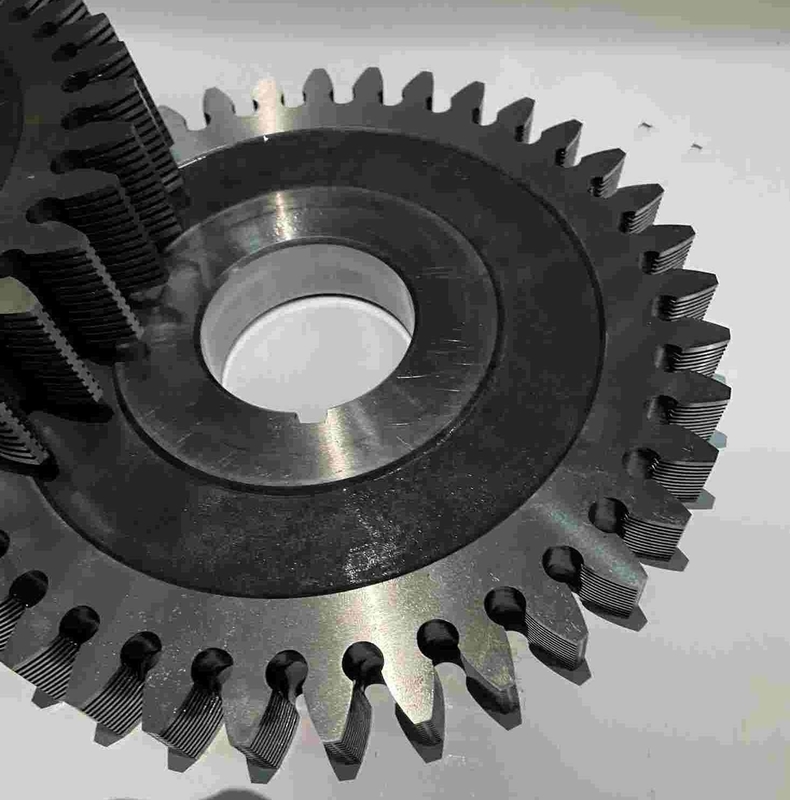

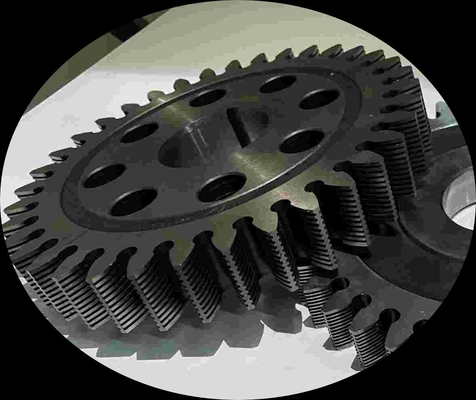

Mô-đun lắp ráp Cắt bánh răng CNC màu đen với dao cạo một cạnh

Máy cạo râu bánh răng chất lượng cao

Vật liệu siêu cứng được lắp ráp dao cạo một lưỡi
1. Dao cạo một lưỡi bằng vật liệu siêu cứng được lắp ráp chủ yếu bao gồm thân dao, cán, rãnh, vít xiết và cơ cấu điều chỉnh.Cán được làm bằng vật liệu siêu cứng boron nitride khối hoặc kim cương, Mặt phẳng cán vuông góc với trục và được tạo tay trên thân máy cắt.Nó có đặc điểm là các lớp cán mỏng trên thân máy cắt 7 là các lớp cán mỏng hình bánh răng.Khi độ dày răng không được điều chỉnh, chỉ có ba miếng được lắp, một miếng là miếng cắt 5 và hai miếng còn lại là miếng dẫn hướng 3, miếng cắt của nó nằm ở giữa toàn bộ chiều dày của răng máy cắt, và hai miếng dẫn hướng 3 được đặt ở hai phía bằng nhau ở hai bên của miếng cắt 5, và miếng cắt 5 và miếng dẫn hướng 3 lần lượt được ngăn cách bởi các tấm đệm 4 và 6., và sử dụng chốt định vị 8 để định vị;nếu độ dày của răng cần được điều chỉnh, thì mỗi miếng cắt 5 và miếng dẫn hướng 3 được cấu tạo bởi hai lớp và có tổng cộng sáu lớp hình bánh răng được lắp đặt, nghĩa là miếng cắt có thể điều chỉnh 11 và miếng dẫn hướng có thể điều chỉnh được. 9 được cung cấp, và mỗi lớp có số lẻ được định vị bởi một chốt định vị 8. Các lớp được đánh số lẻ 1, 3 và 5 tạo thành biên dạng răng bên trái 14 và các lớp có số chẵn 2, 4 và 6 tạo thành biên dạng răng bên phải 15. Một số hai lỗ vít 12 của các lam kích thước đơn và một số hai lỗ vít tương ứng 13 của các lam kích thước kép tạo thành hai lỗ điều chỉnh và hai lỗ điều chỉnh cách nhau 180 °, nghĩa là hai lỗ điều chỉnh nằm trong cùng một lớp hình bánh răng.Trên đường kính, cuối cùng nó được gắn chặt bởi tuyến và vít 2.
