hoàn thiện Công cụ Máy cắt Cạo râu Thông thường Khả năng chống mài mòn

Máy cạo râu bánh răng chất lượng cao được sản xuất tại Zhuzhou, Trung Quốc

Là gìMáy cạo râu bánh răng?

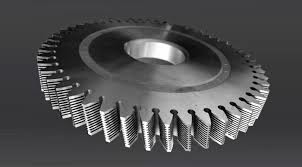

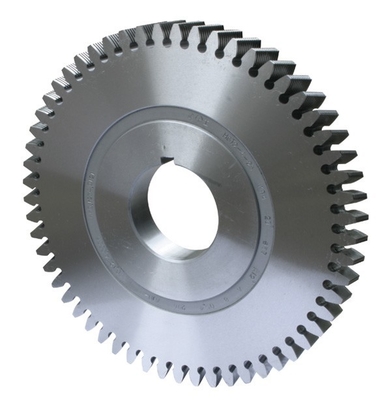

Trên bề mặt răng có nhiều rãnh hẹp tạo thành các gờ cắt, người ta dùng dụng cụ gia công bánh răng hình trụ để gia công phôi theo nguyên lý chia lưới bánh răng xoắn.Trong quá trình gia công, máy cắt sẽ cắt bỏ các vụn mịn giống như râu khỏi bề mặt răng của bánh răng, vì vậy nó được gọi là máy cắt cạo.Dao cắt cạo được sử dụng để hoàn thiện các răng bánh răng sau khi mài và tạo hình (xem phần gia công bánh răng).Dao cạo đĩa thường được sử dụng giống như một bánh răng trụ xoắn cứng (Hình 1), và các rãnh trên bề mặt răng có hai dạng: một là một lỗ xuyên qua hình tròn hoặc xoắn ốc trên toàn bộ bánh răng.Khe, tiết diện của khe có thể là hình chữ nhật hoặc hình thang.Dao cạo này chỉ mài mặt trước (rãnh) sau khi bị cùn, và hình dạng răng và đường kính ngoài không thay đổi.Vì không thể tạo khe xuyên quá sâu, nên chỉ khe này phù hợp với dao cạo có môđun nhỏ hơn 1,75 mm;hai là các rãnh ở hai bên bị chặn lại, và chúng được đưa vào bằng một lưỡi dao hình răng lược.Khoan các lỗ xiên.Loại dao cạo này cần phải phục hồi hình dạng răng và bề mặt hình trụ đỉnh răng sau khi sử dụng cùn.
Để giảm tải trọng cắt của từng răng, người ta lấy số răng của dao cạo lớn, người ta lấy số nguyên tố để tránh nhân tử chung với số răng của bánh răng cắt, nếu không sẽ sai số dao cạo sẽ được sao chép vào bánh răng để xử lý.Theo tiêu chuẩn quốc tế, độ chính xác của dao cạo có ba loại: AA, A và B. Trong thực tế sản xuất, dao cạo biên dạng răng bánh răng được cạo bằng dao cạo biên dạng răng không xâm phạm chính xác thường sai lệch so với độ chính xác bất định gần vòng tròn bước của bánh răng, lõm vào trong và độ lệch khoảng 0,01 ~ 0,03 mm.Sai lệch biên dạng răng của bánh răng thúc lớn hơn so với bánh răng xoắn.Để làm cho phôi có được hình dạng răng bất định chính xác, hình dạng răng của dao cạo phải được điều chỉnh.Trong sản xuất hàng loạt, đường cong hiệu chỉnh hình dạng răng của dao cạo được xác định bằng phương pháp thực nghiệm.
Máy cắt có thể gia công các bánh răng hình trụ bên trong và bên ngoài của răng thẳng và răng xoắn, với hiệu quả sản xuất cao và bề mặt nhẵn.Ngoài ra, còn có máy cắt bánh răng con sâu dùng để gia công các loại bánh răng con sâu chính xác.Loại và các thông số của sâu cơ bản phải giống với sâu làm việc phù hợp với bánh răng sâu.Giống như máy cắt bánh răng, nó có nhiều rãnh hẹp trên bề mặt xoắn để tạo thành các cạnh cắt và chứa phoi.Máy cắt bánh răng giun rất khó chế tạo và chỉ được sử dụng khi gia công bánh răng giun đòi hỏi độ chính xác cao.
