|
Thông tin chi tiết sản phẩm:
|
| độ cứng: | Siêu khó | Tính năng: | Ổn định nhiệt |
|---|---|---|---|
| màu sắc: | Như hình ảnh | Lớp: | Yêu cầu của khách hàng |
| Điểm nổi bật: | Công cụ Nitride khối Boron khối ổn định nhiệt,Công cụ Nitride khối Boron khối tùy chỉnh,Chèn Công cụ Tiện tùy chỉnh |
||

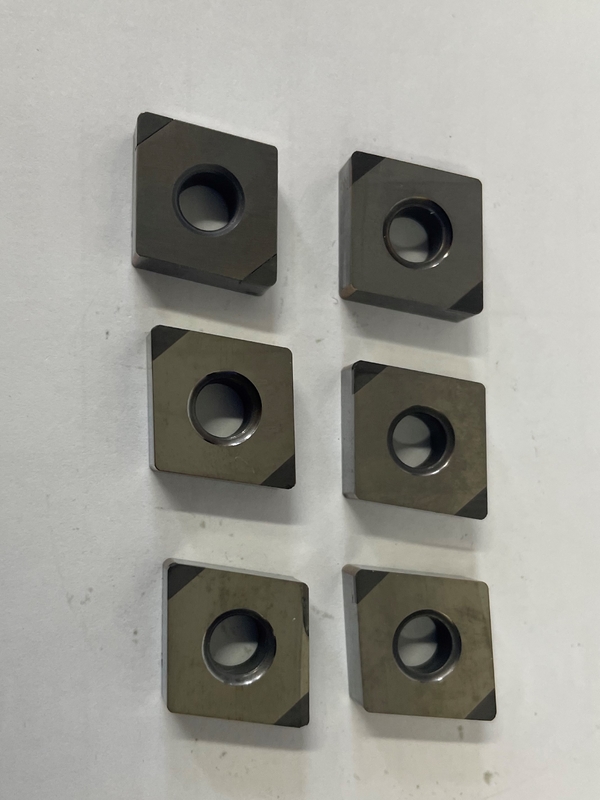

Công cụ Nitride Boron khối để tiện
Vật liệu công cụ Nitride Boron khối
Vật liệu siêu cứng thứ hai, boron nitride khối (CBN), được tổng hợp bằng phương pháp tương tự như phương pháp sản xuất kim cương, chỉ đứng sau kim cương về độ cứng và độ dẫn nhiệt, đồng thời có tính ổn định nhiệt tuyệt vời.Nó cũng có thể được làm nóng đến 10000C trong khí quyển.Quá trình oxi hóa không xảy ra.CBN có đặc tính hóa học cực kỳ ổn định đối với kim loại đen và có thể được sử dụng rộng rãi trong quá trình gia công các sản phẩm thép.
(1) Các loại dụng cụ nitrua bo khối
Bo nitrit khối (CBN) là một chất không tồn tại trong tự nhiên, và có thể được chia thành đơn tinh thể và đa tinh thể, cụ thể là CBN đơn tinh thể và boron nitrit khối đa tinh thể (Polycrystalline lập phương sinhnitride, gọi tắt là PCBN).CBN là một trong những dạng thù hình của bo nitrua (BN) có cấu trúc tương tự như kim cương.
PCBN (polycrystalline boron nitride) là vật liệu đa tinh thể thiêu kết các vật liệu CBN mịn với nhau thông qua các pha liên kết (TiC, TiN, Al, Ti, v.v.) dưới nhiệt độ cao và áp suất cao.Vật liệu công cụ kim cương, nó và kim cương được gọi chung là vật liệu công cụ siêu cứng.PCBN chủ yếu được sử dụng để làm dao hoặc các công cụ khác.
Dụng cụ PCBN có thể được chia thành chèn PCBN nguyên khối và chèn hỗn hợp PCBN thiêu kết với cacbua xi măng.
Tấm chèn composite PCBN được chế tạo bằng cách nung kết một lớp PCBN có độ dày từ 0,5 đến 1,0 mm trên cacbua ximăng có độ bền và độ dẻo dai tốt.Đặc tính của nó có độ dẻo dai tốt, độ cứng cao và khả năng chống mài mòn.Nó giải quyết các vấn đề về độ bền uốn thấp và khó hàn của chèn CBN.
⑵ Các tính chất và đặc điểm chính của nitrua bo khối
Mặc dù độ cứng của nitrua bo khối thấp hơn kim cương một chút, nhưng nó lại cao hơn nhiều so với các vật liệu có độ cứng cao khác.Ưu điểm nổi bật của CBN là độ bền nhiệt cao hơn kim cương rất nhiều, có thể đạt trên 1200 ° C (kim cương là 700-800 ° C).sự phản ứng lại.Các đặc tính hiệu suất chính của nitrua bo khối như sau.
① Độ cứng và độ bền cao: Cấu trúc tinh thể CBN tương tự như kim cương, có độ cứng và độ bền tương tự như kim cương.PCBN đặc biệt thích hợp để gia công các vật liệu có độ cứng cao chỉ có thể mài trước đó và có thể đạt được chất lượng bề mặt phôi tốt hơn.
② Nó có độ ổn định nhiệt cao: khả năng chịu nhiệt của CBN có thể đạt tới 1400 ~ 1500 ℃, cao hơn gần l lần so với kim cương (700 ~ 800 ℃).Dụng cụ PCBN có thể được sử dụng để cắt siêu hợp kim và thép cứng tốc độ cao với tốc độ cao gấp 3 đến 5 lần so với công cụ cacbua.
③ Tính ổn định hóa học tuyệt vời: nó không có tác dụng hóa học với các vật liệu làm từ sắt ở 1200-1300 ° C, và sẽ không bị mài mòn mạnh như kim cương.Tại thời điểm này, nó vẫn có thể duy trì độ cứng của cacbua xi măng;Dụng cụ PCBN thích hợp để cắt thép cứng.Các bộ phận và gang làm lạnh, có thể được sử dụng rộng rãi trong quá trình cắt gang tốc độ cao.
④ Có tính dẫn nhiệt tốt: Mặc dù độ dẫn nhiệt của CBN không tốt bằng kim cương, nhưng độ dẫn nhiệt của PCBN chỉ đứng sau kim cương trong số các vật liệu dụng cụ khác nhau và cao hơn nhiều so với thép tốc độ cao và được tráng xi măng cacbua.
⑤ Có hệ số ma sát thấp hơn: hệ số ma sát thấp có thể làm giảm lực cắt trong quá trình cắt, giảm nhiệt độ cắt và nâng cao chất lượng bề mặt gia công.
(3) Ứng dụng của công cụ nitrua boron khối
Nitrua bo khối thích hợp để hoàn thiện tất cả các loại thép cứng, gang cứng, siêu hợp kim, cacbua xi măng, vật liệu phun bề mặt và các vật liệu khó cắt khác.Độ chính xác gia công có thể đạt tới IT5 (lỗ là IT6) và giá trị độ nhám bề mặt có thể nhỏ đến Ra1,25 ～ 0,20μm.
Vật liệu dụng cụ CBN có độ dẻo dai và độ bền uốn kém.Vì vậy, dụng cụ tiện nitrua bo khối không thích hợp để gia công thô ở tốc độ thấp và tải trọng va đập lớn;Đồng thời, nó không thích hợp để cắt các vật liệu có độ dẻo cao (chẳng hạn như hợp kim nhôm, hợp kim đồng, hợp kim dựa trên niken, thép có độ dẻo cao, v.v.), bởi vì việc cắt những cạnh tích tụ nghiêm trọng xảy ra khi kim loại đã qua sử dụng, làm xấu bề mặt gia công.
| bảng thông số của vật liệu gia công PCBN PCBN | ||||||||||||||||
| Cấp PCD Vật liệu gia công |
KB10 | KB55 | KB11 | KB30 | KB50 | KB21 | KB65 | KB70 | KB90 | KB91 | KB95T | TỐC ĐỘ CẮT (m / phút) | cho ăn tốc độ (mm / vòng quay) |
cắt độ sâu (mm) |
||
| 2μ | 1-2μ | 2μ | 2μ | 2μ | 2μ | 3μ | 15μ | 10μ | 2-4μ | 1-2μ | ||||||
| thép lạnh | Ο | Ο | Ο | ▄ | 60-200 | 0,1-0,3 | > 3.0 | |||||||||
| Ο | ▄ | 100-250 | 0,025-0,5 | 0,05-0,3 | ||||||||||||
| castiron xám | ▄ | 400-2500 | 0,1-0,8 | > 3.0 | ||||||||||||
| ▄ | 700-2000 | 0,5-2,0 | 2.0-5.0 | |||||||||||||
| sắt cứng | ▄ | 40-150 | 0,1-1,0 | > 5.0 | ||||||||||||
| luyện kim bột | Ο | ▄ | Ο | Ο | 70-250 | 0,025-0,2 | 0,05-0,2 | |||||||||
| hợp kim cứng | ▄ | 230-500 | 0,1-0,3 | 0,2-2,0 | ||||||||||||
| máy cắt / chết thép | Ο | Ο | Ο | Ο | ▄ | 600-150 | 0,15-0,6 | 0,1-2,5 | ||||||||
| 90-110 | 0,1-0,2 | 0,1-0,5 | ||||||||||||||
| thép làm lạnh (> 45HRC) | Ο | Ο | Ο | ▄ | 90-120 | 0,1-0,2 | 0,1-1,0 | |||||||||
| 65-120 | 0,1-0,5 | 0,5-2,5 | ||||||||||||||
| gang xám ngọc trai | 100-150 | 0,1-0,2 | 0,1-0,5 | |||||||||||||
| 200-400 | 0,1-0,2 | 0,1-1,0 | ||||||||||||||
| gang cứng (> 45HRC) | Ο | Ο | ▄ | 40-100 | 0,1-0,6 | 0,1-2,5 | ||||||||||
Người liên hệ: admin
Tel: +8613907334426
